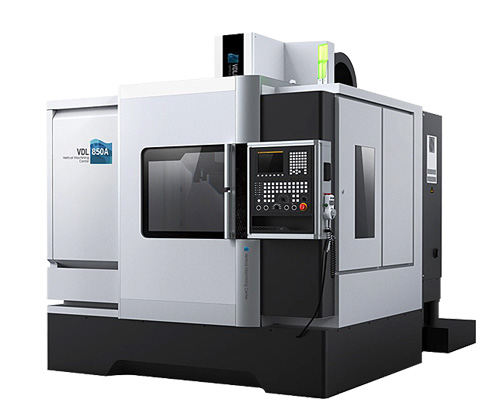

MDV系列立式加工中心

15840656073
15840656073@163.com
如果您对我们的产品感兴趣,请及时与我们联系,以获得更全面的解决方案!
联系我们
产品中心products
联系我们contact
热线:15840656073
网址:www.dlyjjc.com
地址:辽宁省大连市沙河口经济开发区

产品详情

Product Details

一、 应用领域

MDV系列立式加工中心是我公司开发生产的高精度、高刚性立式加工中心。该机床适合加工复杂的模具轮廓、汽车零部件、服务行业的箱体类零件,在模具加工方面尽显其优越性、是中小型模具零件加工业的首选机床。由于可实现低速大扭矩,适用于高强度钢、高温合金等难加工材料及钢件的高效加工。



二、机床特点及关键技术指标

1、机床特点

(1)高精度——机床的X、Y、Z三个坐标丝杠全部采用先进的中空冷却技术,有效地控制了机床加工运动过程中的发热变形问题,提高了机床的加工精度。此外,机床具有温度补偿功能,在机体的主要位置装有温度传感元件通过数控系统分析并补偿坐标的位置实现机床高精度。

(2)高速度——机床主轴采用变速齿轮传动结构,最高转速达8000rpm,并具有两档齿轮变速,可在满足低速切削要求的同时满足高速加工要求。并有13000rpm电主轴可供选项。X、Y、Z三个坐标导轨采用了高刚性进口贴塑板淬火导轨滑动副。机床的机械手在换刀过程中将主轴松、拉刀通过凸轮连动实现快速换刀(换刀时间:2秒)。以上参数均处于国内领先水平及国际先进水平

(3)高刚性——机床的主体部分全部采用树脂砂高强度铸件,床体为整体铸件,立柱固定于后床身,滑台、工作台在其上运动,提高了整台机床的稳定性。此外,机床在设计过程中通过有限元分析使结构更加合理。


 2、关键技术指标

(1)采用内部两档变速的高速齿轮传动主轴保证机床高、低速的加工性能及高速加工;

(2)采用先进的高精度中空冷却丝杠技术提高机床加工精度;

(3)采用先进的温度补偿技术提高加工精度;

(4)机床采用联动换刀机构(换刀时间:2秒);

(5)床体为整体铸件,机床在设计过程中通过有限元分析使结构更加合理;

(6)配置先进的FANUC 31i - B数控系统。

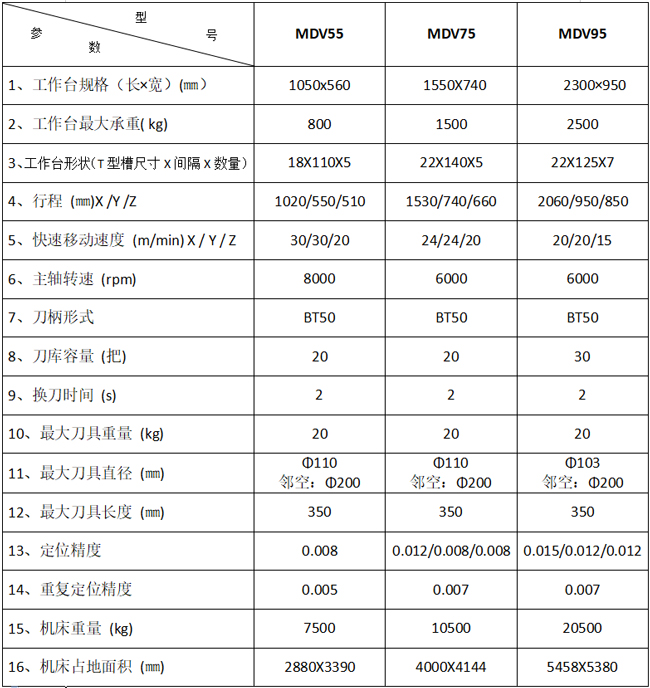

技术参数:

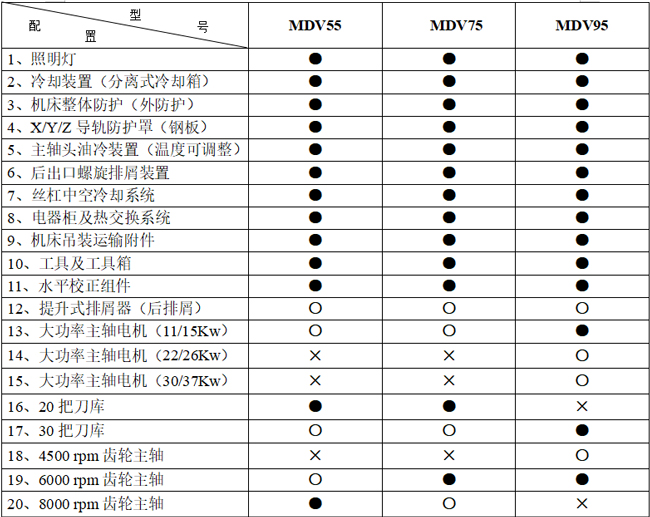

产品配置表:
